کابل دراپ فیبر نوری چیست
کابل دراپ فیبر نوری چیست و چه کاربردی دارد؟ برای کسانی که با شبکه سر و کار دارند کابل دراپ فیبر نوری واژه ای آشنا است. کابل دراپ فیبر نوری (Fiber Drop Cable) یکی از اجزای حیاتی در شبکه‌های فیبر نوری، به‌ویژه در فناوری FTTH (Fiber to the Home) است. این کابل، اتصال نهایی بین شبکه توزیع فیبر نوری و محل مشترک (خانه، آپارتمان یا دفتر) را برقرار می‌کند. به عبارت دیگر، کابل دراپ، فیبر نوری را از آخرین نقطه توزیع شبکه (مانند جعبه تقسیم یا پست) به داخل ساختمان مشترک می‌رساند.
ساختار و ویژگی‌های کابل دراپ فیبر نوری چیست
کابل‌های دراپ فیبر نوری معمولاً دارای قطر کم و تعداد فیبر محدود (معمولاً یک یا دو رشته) هستند. این کابل‌ها به گونه‌ای طراحی شده‌اند که انعطاف‌پذیر و مقاوم در برابر شرایط محیطی مختلف باشند. برخی از ویژگی‌های مهم کابل‌های دراپ عبارتند از:
- قطر کم و وزن سبک: این ویژگی‌ها نصب و مدیریت کابل را آسان‌تر می‌کند.
- مقاومت در برابر خمش: کابل‌های دراپ باید در برابر خمش‌های زیاد در هنگام نصب و استفاده مقاوم باشند تا از آسیب به فیبر نوری جلوگیری شود.
- مقاومت در برابر عوامل محیطی: کابل‌های دراپ باید در برابر عوامل محیطی مانند رطوبت، تغییرات دما، اشعه UV و فشار مکانیکی مقاوم باشند.
- انواع روکش: روکش‌های مختلفی برای کابل‌های دراپ وجود دارد که هر کدام برای شرایط محیطی خاصی مناسب هستند. برخی از رایج‌ترین روکش‌ها عبارتند از:
- LSZH (Low Smoke Zero Halogen): این روکش در صورت آتش‌سوزی، دود و گازهای سمی کمتری تولید می‌کند و برای استفاده در محیط‌های داخلی مناسب است.
- PE (Polyethylene): این روکش مقاومت بالایی در برابر عوامل محیطی دارد و برای استفاده در محیط‌های بیرونی مناسب است.
اجزای کابل دراپ فیبر نوری
کابل دراپ فیبر نوری از اجزای مختلفی تشکیل شده است که هر کدام وظیفه‌ای خاص بر عهده دارند. اصلی‌ترین جزء این کابل، تار نوری است که وظیفه انتقال سیگنال‌های نوری را بر عهده دارد. این تار بسیار نازک بوده و از جنس شیشه یا پلاستیک ساخته می‌شود. برای محافظت از تار نوری در برابر آسیب‌های فیزیکی، یک روکش به نام روکش تار نوری بر روی آن قرار می‌گیرد. همچنین، عناصر تقویتی مانند الیاف یا نخ‌های مقاوم، استحکام کششی کابل را افزایش می‌دهند تا کابل در برابر کشش و فشار مقاومت کند.
علاوه بر اجزای ذکر شده، کابل دراپ دارای یک روکش خارجی نیز می‌باشد که وظیفه محافظت از اجزای داخلی در برابر عوامل محیطی مانند رطوبت، دما و نور UV را بر عهده دارد. این روکش معمولاً از جنس پلی‌اتیلن یا PVC ساخته می‌شود. همچنین، برخی از کابل‌های دراپ دارای اجزای اضافی مانند ژل پرکننده هستند که از نفوذ رطوبت به داخل کابل جلوگیری می‌کند. به طور کلی، اجزای کابل دراپ فیبر نوری به گونه‌ای طراحی شده‌اند که علاوه بر انتقال مطمئن سیگنال‌های نوری، از کابل در برابر آسیب‌های مختلف محافظت کنند.
انواع کابل دراپ فیبر نوری
کابل‌های دراپ فیبر نوری بر اساس شکل ظاهری و کاربرد به انواع مختلفی تقسیم می‌شوند:
کابل دراپ گرد (Round Drop Cable): این نوع کابل دارای سطح مقطع دایره‌ای شکل است و معمولاً شامل یک فیبر تکی است که توسط یک پوشش داخلی برای استحکام و یک پوشش خارجی برای محافظت در برابر فشار احاطه شده است. این نوع کابل برای نصب در داکت‌ها و لوله‌ها مناسب است.

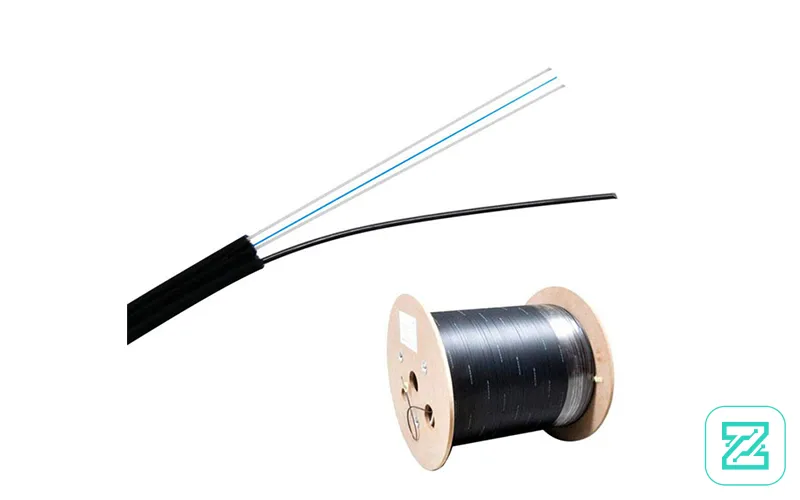

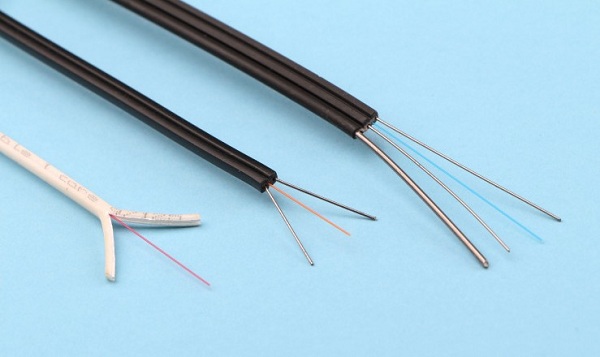

کابل دراپ تخت (Flat Drop Cable): این نوع کابل دارای سطح مقطع تخت است و معمولاً شامل یک یا دو فیبر است که در کنار هم قرار گرفته‌اند. این نوع کابل برای نصب در زیر فرش، روی دیوار و یا به صورت هوایی مناسب است.

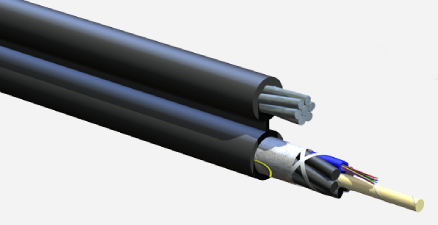

کابل دراپ با مهار (With Messenger Wire): این نوع کابل دارای یک سیم فولادی (مهار) در کنار فیبر نوری است که برای نصب هوایی استفاده می‌شود. سیم مهار، کابل را در برابر کشش و وزن خود نگه می‌دارد.
کابل دراپ رایزر (Riser Drop Cable): این نوع کابل برای اتصال نقطه ورودی فیبر اصلی در طبقه همکف به طبقات فوقانی ساختمان استفاده می‌شود. ساختار این کابل‌ها به گونه‌ای است که خارج کردن یک رشته فیبر از درون آن با سهولت بیشتری انجام شود.
کاربردهای کابل دراپ فیبر نوری
کاربردهای کابل دراپ فیبر نوری زیاد است، در اینجا به برخی از آنها اشاره میکنیم:
1. اتصال نهایی در شبکه FTTH (فیبر به خانه/ساختمان):
- اصلی‌ترین کاربرد: مهمترین و رایج‌ترین کاربرد کابل دراپ، برقراری اتصال نهایی بین شبکه اصلی فیبر نوری (که تا نزدیکی منازل یا ساختمان‌ها کشیده شده) و داخل محل مصرف کننده است. این کابل، “آخرین مایل” اتصال باند پهن را فراهم می‌کند.
- انتقال خدمات سه‌گانه (Triple Play): از طریق این کابل، تمامی خدمات باند پهن شامل اینترنت پرسرعت، تلویزیون دیجیتال (IPTV) و تلفن ثابت (VoIP) به صورت یکپارچه به کاربران نهایی منتقل می‌شوند.
2. کابل‌کشی داخلی و خارجی ساختمان:
- قابلیت نصب در محیط‌های مختلف: کابل‌های دراپ به گونه‌ای طراحی شده‌اند که هم در محیط‌های داخلی (indoor) و هم در محیط‌های خارجی (outdoor) قابل استفاده باشند.
- مقاومت در برابر عوامل محیطی: انواع بیرونی این کابل‌ها دارای روکش مقاوم در برابر اشعه UV خورشید، رطوبت، دماهای شدید (سرما و گرما)، باران، برف و حتی جوندگی هستند. این ویژگی باعث دوام بالای کابل در شرایط آب و هوایی مختلف می‌شود.
- انعطاف‌پذیری برای عبور از مسیرهای پیچیده: با وجود استحکام بالا، کابل‌های دراپ از انعطاف‌پذیری خوبی برخوردارند که امکان عبور آنها از داکت‌ها، مسیرهای دیوار و دیگر فضاهای پیچیده داخل و خارج ساختمان را فراهم می‌کند.
3. کابل‌کشی هوایی (Aerial Installation):
- استحکام کششی بالا: بسیاری از کابل‌های دراپ، به ویژه انواع “فیگور 8” (Figure-8)، دارای سیم‌های نگهدارنده فولادی هستند که به آنها استحکام کششی بالایی می‌دهد. این ویژگی برای نصب هوایی کابل بین تیرها یا نقاط مختلف، بسیار مهم است و از افتادگی یا شکستن کابل جلوگیری می‌کند.
- نصب آسان و سریع: طراحی خاص برخی از این کابل‌ها، مانند کابل‌های دراپ پروانه‌ای (Butterfly Drop Cable)، امکان نصب سریع و آسان را فراهم می‌کند.
4. کاربرد در مجتمع‌های اداری و تجاری:
- افزایش پهنای باند و کاهش ترافیک: در مجتمع‌های اداری یا تجاری که نیاز به پهنای باند بالا و کاهش ترافیک شبکه وجود دارد، کابل‌های دراپ می‌توانند با افزایش ظرفیت انتقال داده، به بهبود عملکرد شبکه کمک کنند.
- ارتباط با تجهیزات ارتباطی: این کابل‌ها می‌توانند برای اتصال نقاط توزیع فیبر به تجهیزات ارتباطی داخل ساختمان‌ها مانند روترها، سوئیچ‌ها و پایانه‌های نوری (ONT/ONU) استفاده شوند.
5. جایگزینی برای کابل‌های مسی سنتی:
- سرعت و پهنای باند بیشتر: کابل‌های دراپ فیبر نوری به دلیل استفاده از فیبر نوری به جای مس، سرعت و پهنای باند بسیار بالاتری را نسبت به کابل‌های مسی سنتی ارائه می‌دهند.
- مقاومت در برابر تداخل الکترومغناطیسی: فیبر نوری در برابر تداخلات الکترومغناطیسی کاملاً مقاوم است، که این ویژگی باعث پایداری و کیفیت بالای سیگنال می‌شود.
- مقرون به صرفه و آینده‌نگر: با توجه به مزایای فنی و نیاز روزافزون به پهنای باند بالا، کابل‌های دراپ فیبر نوری یک راه‌حل مقرون به صرفه و مناسب برای زیرساخت‌های ارتباطی آینده به شمار می‌آیند.
6. کاربردهای خاص:
- فیبر نوری با خمش کم (Low Bend Sensitivity Fiber): بسیاری از کابل‌های دراپ از فیبرهای نوری با قابلیت خمش کم (مانند G.657) استفاده می‌کنند. این ویژگی به کابل اجازه می‌دهد تا در فضاهای محدود با شعاع خمش کوچک‌تر نصب شود، بدون اینکه افت سیگنال قابل توجهی داشته باشد.
- انواع مختلف بر اساس ساختار: کابل‌های دراپ در انواع مختلفی مانند کابل دراپ تخت (Flat Drop Cable)، کابل دراپ گرد (Round Drop Cable) و کابل دراپ فیگور 8 (Figure-8 Drop Cable) موجود هستند که هر کدام برای شرایط و روش‌های نصب خاصی بهینه‌سازی شده‌اند. برخی از آنها دارای روکش‌های LSZH (Low Smoke Zero Halogen) هستند که در صورت آتش‌سوزی، دود کم و گازهای سمی تولید نمی‌کنند، که برای محیط‌های داخلی و پرتردد بسیار مهم است.
نصب کابل دراپ فیبر نوری
نصب کابل دراپ فیبر نوری باید توسط تکنسین‌های مجرب و با استفاده از تجهیزات مناسب انجام شود. مراحل کلی نصب شامل موارد زیر است:
- بررسی مسیر کابل‌کشی: قبل از نصب، مسیر کابل‌کشی باید به دقت بررسی شود تا از وجود موانع و خطرات احتمالی جلوگیری شود.
- نصب کابل: کابل دراپ با استفاده از روش‌های مناسب (مانند نصب در داکت، لوله، زیر فرش یا به صورت هوایی) نصب می‌شود.
- اتصال کابل: کابل دراپ به تجهیزات شبکه (مانند ONU) در محل مشترک و به نقطه توزیع شبکه متصل می‌شود.
- تست و راه‌اندازی: پس از نصب، کابل و اتصالات آن تست می‌شوند تا از صحت عملکرد آنها اطمینان حاصل شود.
مزایای استفاده از کابل دراپ فیبر نوری
- پهنای باند بالا: فیبر نوری پهنای باند بسیار بالاتری نسبت به کابل‌های مسی ارائه می‌دهد.
- سرعت بالا: سرعت انتقال داده در فیبر نوری بسیار بیشتر از کابل‌های مسی است.
- مقاومت در برابر تداخل الکترومغناطیسی: فیبر نوری تحت تأثیر تداخل الکترومغناطیسی قرار نمی‌گیرد.
- امنیت بالا: انتقال داده در فیبر نوری بسیار امن‌تر از کابل‌های مسی است.
در این مقاله شرح دادیم که کابل دراپ فیبر نوری چیست و چه کاربردهایی دارد. کابل دراپ فیبر نوری نقش بسیار مهمی در ارائه اینترنت پرسرعت و سایر خدمات ارتباطی مبتنی بر فیبر نوری به مشترکین ایفا می‌کند. انتخاب نوع مناسب کابل دراپ و نصب صحیح آن، برای عملکرد بهینه شبکه بسیار حائز اهمیت است.
