پیگتیل فیبر نوری چیست؟

پیگتیل فیبر نوری جزء حیاتی در اتصالات نوری

پیگتیل فیبر نوری با وجود ابعاد کوچکش، یکی از اجزای کلیدی و حیاتی در دنیای پیچیده اتصالات فیبر نوری است. این کابل‌های کوتاه با یک سر کانکتوردار، نقش پلی مطمئن را بین کابل‌های فیبر نوری و تجهیزات فعال یا غیرفعال شبکه ایفا می‌کنند و تضمین‌کننده انتقال بهینه داده‌ها در سیستم‌های نوری هستند. در این مقاله به بررسی جامع پیگتیل فیبر نوری، انواع آن، کاربردها و مزایای استفاده از آن می‌پردازیم.

پیگتیل فیبر نوری چیست؟

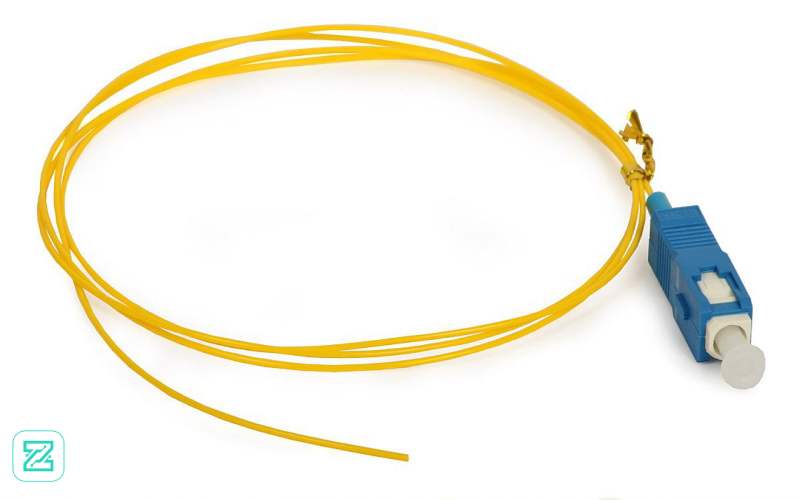

پیگتیل فیبر نوری (Fiber Optic Pigtail) در واقع یک تکه کابل فیبر نوری کوتاه است که در یک سر آن یک کانکتور فیبر نوری (مانند SC, LC, FC, ST, MTRJ و غیره) از پیش نصب شده و سر دیگر آن بدون کانکتور است. سر بدون کانکتور پیگتیل، با استفاده از روش فیوژن اسپلیس (Fusion Splicing) یا اسپلایس مکانیکی (Mechanical Splicing) به یک کابل فیبر نوری دیگر متصل می‌شود. این اتصال، یک مسیر پیوسته و با افت کم برای سیگنال‌های نوری ایجاد می‌کند.

ساختار و اجزای پیگتیل

یک پیگتیل فیبر نوری از اجزای زیر تشکیل شده است:

• فیبر نوری: هسته اصلی پیگتیل که سیگنال نوری را انتقال می‌دهد. این فیبر می‌تواند از نوع مالتی‌مود (Multi-mode) یا سینگل‌مود (Single-mode) باشد.
• پوشش (Coating): لایه‌ای محافظ بر روی فیبر که از آن در برابر آسیب‌های فیزیکی محافظت می‌کند.
• بافر (Buffer): یک لایه محافظ دیگر بر روی پوشش که استحکام مکانیکی فیبر را افزایش می‌دهد. پیگتیل‌ها معمولاً دارای بافر 900 میکرومتری هستند.
• کانکتور (Connector): در یک سر پیگتیل قرار دارد و امکان اتصال آسان و مطمئن به پورت‌های تجهیزات نوری را فراهم می‌کند.

انواع پیگتیل فیبر نوری

پیگتیل‌ها را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد:

1. بر اساس نوع فیبر:

• پیگتیل سینگل‌مود (Single-mode Pigtail): دارای فیبر نوری سینگل‌مود است که برای انتقال داده‌ها در فواصل طولانی و با سرعت بالا استفاده می‌شود. هسته این فیبر بسیار نازک است و تنها یک مسیر نوری را پشتیبانی می‌کند.
• پیگتیل مالتی‌مود (Multi-mode Pigtail): دارای فیبر نوری مالتی‌مود است که برای انتقال داده‌ها در فواصل کوتاه و متوسط، مانند شبکه‌های محلی (LAN) استفاده می‌شود. هسته این فیبر بزرگ‌تر است و چندین مسیر نوری را پشتیبانی می‌کند.

2. بر اساس نوع کانکتور:

کانکتورهای مختلفی برای پیگتیل‌ها استفاده می‌شوند که هر یک دارای ویژگی‌های خاص خود هستند:

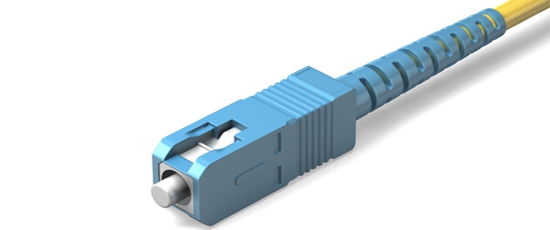

• پیگتیل SC: یکی از پرکاربردترین کانکتورها با شکل مربع و مکانیزم فشاری-کششی (Push-Pull).
• پیگتیل LC: کانکتوری کوچک با مکانیزم فشاری-کششی، مناسب برای محیط‌هایی با فضای محدود (مانند مراکز داده).
• پیگتیل FC: کانکتوری پیچی با بدنه فلزی، بسیار محکم و مقاوم در برابر لرزش.
• پیگتیل ST: کانکتوری با مکانیزم سرنیزه‌ای (Bayonet)، پرکاربرد در شبکه‌های قدیمی‌تر.
• پیگتیل MTRJ: کانکتوری با دو فیبر (دوپلکس) در یک محفظه، مناسب برای اتصالات دوطرفه.
• پیگتیل E2000: کانکتوری با کیفیت بالا و دارای دریچه محافظ لیزر.

3. بر اساس تعداد فیبر:

• پیگتیل تکی (Simplex Pigtail): دارای یک فیبر نوری و یک کانکتور.
• پیگتیل دوپلکس (Duplex Pigtail): دارای دو فیبر نوری و دو کانکتور، برای اتصالات دوطرفه (ارسال و دریافت همزمان).

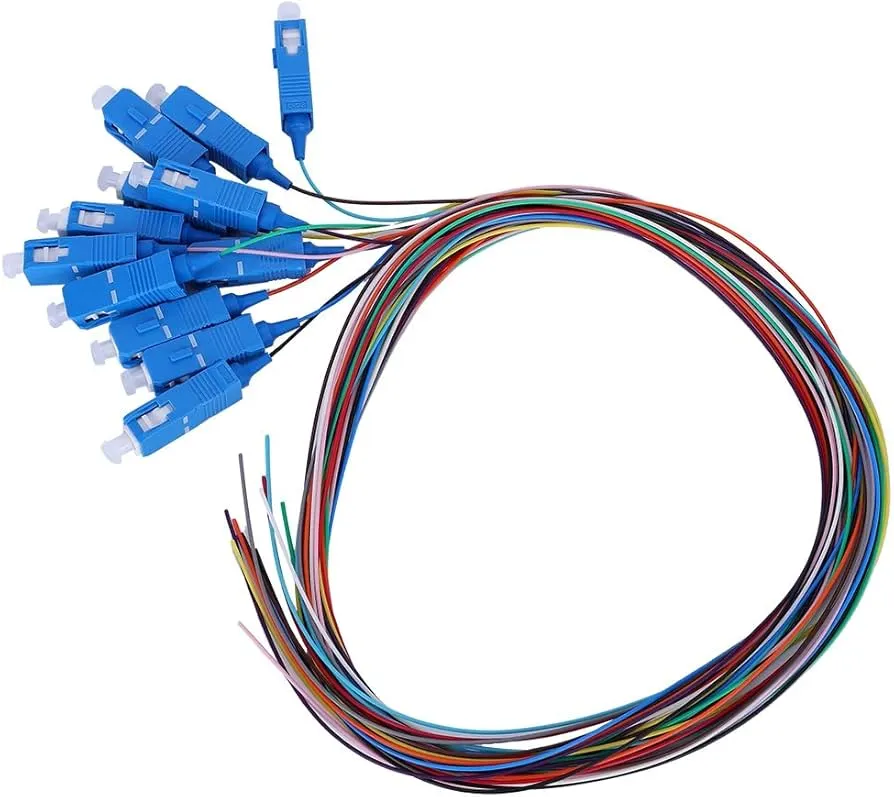

• پیگتیل با تعداد فیبر بالا (Multi-fiber Pigtail): شامل چند فیبر (مثلاً 4، 6، 8، 12 یا 24 فیبر) در یک پوشش.

4. بر اساس نوع پولیش کانکتور:

نحوه پولیش سطح کانکتور (نحوه صاف کردن و زاویه‌دار کردن سر فیبر) بر میزان بازتاب سیگنال نوری (Return Loss) تأثیر می‌گذارد:

• PC (Physical Contact): سطح فیبر به‌صورت مسطح پولیش شده است.
• UPC (Ultra Physical Contact): پولیش بهتر از PC، با سطح صاف‌تر و بازتاب کمتر.
• APC (Angled Physical Contact): سطح فیبر با زاویه 8 درجه پولیش شده است تا بازتاب نور به حداقل برسد و به داخل منبع نوری بازنگردد. APC برای کاربردهای حساس مانند FTTH (Fiber to the Home) ترجیح داده می‌شود.

کاربردها

پیگتیل‌های فیبر نوری در طیف وسیعی از کاربردها در شبکه‌های نوری مورد استفاده قرار می‌گیرند، از جمله:

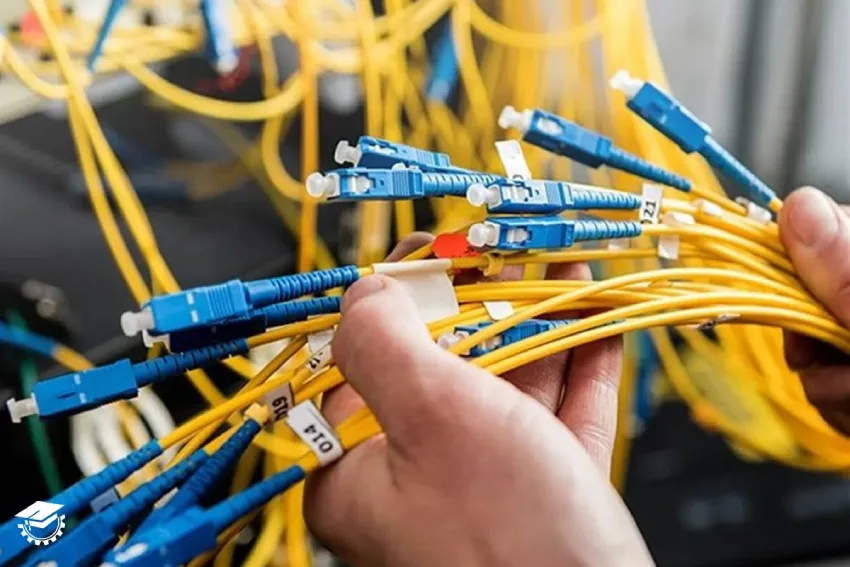

• پچ پنل‌های فیبر نوری (Fiber Optic Patch Panels): برای اتصال کابل‌های ورودی به آداپتورهای پچ پنل.
• مفصل‌های فیبر نوری (Fiber Optic Splice Closures): برای اتصال کابل‌های اصلی به کابل‌های توزیع.
• تجهیزات فعال شبکه: اتصال به فرستنده و گیرنده‌های نوری، سوئیچ‌ها، روترها و مبدل‌های رسانه‌ای.
• فیبر به خانه (FTTH): در نقاط پایانی شبکه برای اتصال به تجهیزات مشترکین.
• تست و اندازه‌گیری: در آزمایشگاه‌ها و برای تست و عیب‌یابی شبکه‌های فیبر نوری.

مزایای استفاده از پیگتیل

استفاده از پیگتیل‌های فیبر نوری مزایای قابل توجهی دارد:

• اتصال با کیفیت بالا و افت کم: اتصال فیوژن اسپلیس بین پیگتیل و کابل فیبر نوری، کمترین میزان افت سیگنال (Insertion Loss) و بالاترین میزان بازگشت سیگنال (Return Loss) را تضمین می‌کند.
• نصب آسان و سریع: فیوژن اسپلیس یک روش شناخته شده و استاندارد است که نصب پیگتیل را نسبتاً آسان و سریع می‌کند.
• قابلیت اطمینان بالا: اتصالات فیوژن اسپلیس بسیار محکم و بادوام هستند و طول عمر بالایی دارند.
• کاهش هزینه‌ها: تولید پیگتیل‌های از پیش کانکتوردار در کارخانه، معمولاً مقرون‌به‌صرفه‌تر از نصب کانکتور در محل است.
• انعطاف‌پذیری: پیگتیل‌ها در انواع و طول‌های مختلفی موجود هستند که انعطاف‌پذیری بالایی را در طراحی و اجرای شبکه فراهم می‌کنند.

ملاحظات در انتخاب پیگتیل

هنگام انتخاب پیگتیل فیبر نوری، باید به نکات زیر توجه کرد:

• نوع فیبر: سینگل‌مود یا مالتی‌مود بودن باید با کابل اصلی و تجهیزات سازگار باشد.
• نوع کانکتور: باید با پورت‌های تجهیزات مقصد همخوانی داشته باشد.
• پولیش کانکتور: برای کاربردهای حساس‌تر، APC ترجیح داده می‌شود.
• طول پیگتیل: بر اساس فاصله مورد نیاز برای اتصال.
• کیفیت ساخت: اطمینان از خرید از تولیدکنندگان معتبر برای تضمین عملکرد بهینه.

تفاوت پیگتیل فیبرنوری و پچ کورد

نتیجه‌گیری

پیگتیل فیبر نوری به عنوان یک رابط کلیدی در اتصالات نوری، نقش بسیار مهمی در پایداری و کارایی شبکه‌های فیبر نوری ایفا می‌کند. انتخاب صحیح و نصب اصولی آن، تضمین‌کننده انتقال سیگنال با حداقل افت و حداکثر قابلیت اطمینان است. با پیشرفت روزافزون تکنولوژی فیبر نوری، اهمیت این جزء کوچک اما حیاتی بیش از پیش برجسته می‌شود و همچنان به عنوان سنگ بنای اتصالات نوری مدرن باقی خواهد ماند.
