جعبه تقسیم فیبر نوری چیست؟
جعبه تقسیم فیبر نوری چیست و چه کاربردی دارد؟
جعبه تقسیم فیبر نوری (Fiber Optic Distribution Box – FDB) که با نام‌های جعبه ترمینال فیبر نوری یا جعبه اتصال فیبر نوری نیز شناخته می‌شود، جزء حیاتی در شبکه‌های فیبر نوری است. این وسیله به عنوان نقطه مرکزی برای اتصال، تقسیم و مدیریت کابل‌های فیبر نوری عمل می‌کند و از کابل‌های حساس فیبر نوری محافظت کرده و اتصال کارآمد بین اجزای مختلف شبکه را تضمین می‌کند.
کاربرد و اهمیت جعبه تقسیم فیبر نوری
جعبه‌های تقسیم فیبر نوری در طیف وسیعی از کاربردها، به ویژه در شبکه‌های فیبر به خانه (FTTH) و فیبر به ساختمان (FTTB)، نقش کلیدی ایفا می‌کنند. وظایف اصلی آن عبارتند از:
- توزیع سیگنال: FDBها به عنوان نقطه توزیع سیگنال‌های نوری به چندین نقطه پایانی یا مشترک عمل می‌کنند.
- اتصال و ترمینیشن: این جعبه‌ها نقطه امن و قابل اعتمادی برای اتصال فیبرهای نوری به سایر عناصر شبکه مانند سوئیچ‌ها، روترها یا ترمینال‌های شبکه نوری (ONT) فراهم می‌کنند.
- حفاظت و مدیریت: FDBها از فیبرهای نوری در برابر آسیب‌های فیزیکی، گرد و غبار، آب و عوامل محیطی دیگر محافظت می‌کنند و فضای لازم برای نگهداری فیبرهای اضافی و سازماندهی کابل‌ها را فراهم می‌آورند.
اجزای اصلی جعبه تقسیم فیبر نوری
یک جعبه تقسیم فیبر نوری معمولاً از چندین بخش تشکیل شده است:
- پوسته (بدنه): این قسمت، که می‌تواند از جنس فلز یا پلاستیک (مانند ABS با PC/ABS) باشد، از اجزای داخلی محافظت می‌کند. پوسته باید به راحتی باز شود و قابلیت نصب آسانی داشته باشد. همچنین باید مقاوم در برابر ضربه و خوردگی باشد و طراحی ضد آب برای کاربردهای بیرونی ضروری است.

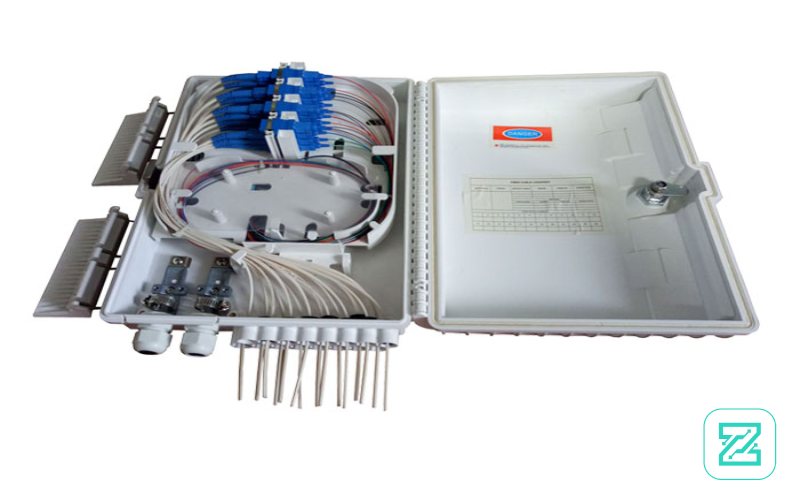

- سینی‌های اتصال (Splice Trays): این سینی‌ها برای نگهداری و محافظت از نقاط اتصال فیبر نوری (فیوژن) استفاده می‌شوند. آنها یک بستر امن و سازمان‌یافته برای اتصال فیبرهای مجزا به یکدیگر فراهم می‌کنند و معمولاً قابل جابجایی هستند تا دسترسی و نگهداری آسان باشد.
- آداپتورها و کانکتورها: این اجزا برای اتصال کابل‌های فیبر نوری به یکدیگر یا به دستگاه‌های دیگر استفاده می‌شوند. انواع رایج کانکتورها شامل SC، LC و ST هستند.
- ورودی/خروجی کابل (Cable Inlet/Outlet): این پورت‌ها برای ورود کابل‌های اصلی و خروج کابل‌های دراپ (Drop Cable) طراحی شده‌اند.
- نگهدارنده‌های کابل: برای ثابت کردن و مدیریت کابل‌ها درون جعبه.

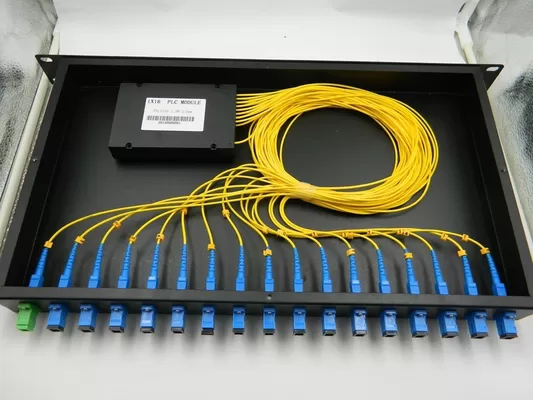

- تقسیم‌کننده‌های فیبر (Fiber Splitter): در برخی مدل‌ها، فضای لازم برای نصب اسپلیترهای نوری (PLC Splitters) که سیگنال نوری را به چندین خروجی تقسیم می‌کنند، وجود دارد.
- قفل و مکانیزم‌های امنیتی: برای حفاظت بیشتر از محتویات جعبه.
نحوه عملکرد جعبه تقسیم فیبر نوری
نحوه عملکرد یک جعبه تقسیم فیبر نوری (FDB) بر پایه مدیریت و سازماندهی جریان سیگنال نوری است. در ابتدا، کابل اصلی فیبر نوری که از منبع شبکه می‌آید، وارد جعبه تقسیم می‌شود. این کابل معمولاً شامل تعداد زیادی فیبر است. پس از ورود، تک‌تک فیبرهای این کابل اصلی با استفاده از فیوژن (همجوشی) یا کانکتورهای مکانیکی به فیبرهای پیگتیل (pigtail) که در داخل جعبه قرار دارند، متصل می‌شوند. پیگتیل‌ها فیبرهای کوتاهی هستند که یک سر آنها بدون کانکتور است (برای فیوژن) و سر دیگر دارای کانکتور استاندارد (مانند SC یا LC) است. این فرآیند اتصال، سیگنال نوری را از کابل اصلی به فیبرهای درون جعبه منتقل می‌کند و آنها را برای توزیع آماده می‌سازد.
در مرحله بعد، سیگنال‌های نوری آماده توزیع می‌شوند. فیبرهای پیگتیل متصل شده در جعبه تقسیم، از طریق آداپتورهای فیبر نوری که روی پنل جلویی یا داخلی جعبه نصب شده‌اند، به کابل‌های دراپ (drop cables) یا پچ‌کوردهای (patch cords) خروجی متصل می‌شوند. این کابل‌های خروجی، سیگنال نوری را به مشترکان نهایی، دستگاه‌های مختلف شبکه یا سایر نقاط توزیع منتقل می‌کنند. همچنین، در برخی مدل‌ها، اسپلیترهای نوری (PLC Splitters) نیز در جعبه تعبیه می‌شوند که سیگنال ورودی را به چندین خروجی تقسیم می‌کنند و امکان توزیع سیگنال از یک منبع به چندین مقصد را فراهم می‌آورند. این ساختار به جعبه تقسیم اجازه می‌دهد تا به عنوان یک گره مرکزی عمل کند که هم از فیبرهای حساس محافظت می‌کند و هم اتصالات لازم را برای یک شبکه فیبر نوری کارآمد و سازمان‌یافته برقرار می‌سازد.
انواع جعبه‌های تقسیم فیبر نوری
جعبه‌های تقسیم فیبر نوری بر اساس محل نصب و کاربرد به انواع مختلفی تقسیم می‌شوند:
- داخلی (Indoor): این جعبه‌ها معمولاً کوچک‌تر و سبک‌تر هستند و برای نصب در داخل ساختمان‌ها، اتاق‌های تجهیزات یا تابلوهای رک استفاده می‌شوند.

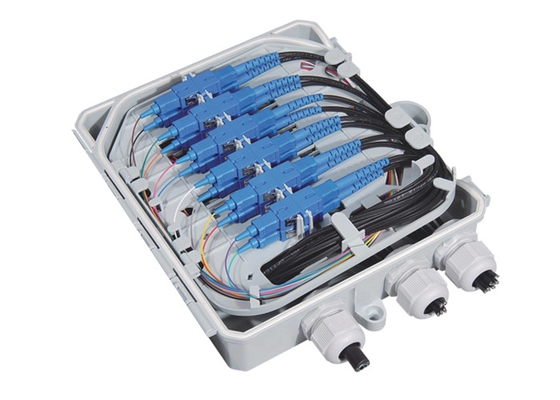

- خارجی (Outdoor): این نوع جعبه‌ها دارای طراحی مقاوم در برابر آب و گرد و غبار (مانند استاندارد IP66) هستند و برای نصب بر روی دیوار، ستون یا در زیر زمین مناسبند.
- نصب دیواری (Wall-Mount): جعبه‌هایی که برای نصب مستقیم بر روی دیوار طراحی شده‌اند.

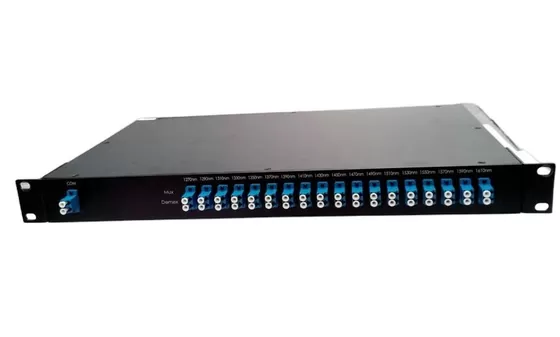

- نصب رک (Rack-Mount): جعبه‌هایی که برای نصب در کابینت‌های استاندارد ۱۹ اینچی (Rack) استفاده می‌شوند و برای مدیریت متراکم فیبر در مراکز داده و اتاق‌های تجهیزات مناسب هستند.
- نصب کف (Floor-Mount): برای کاربردهای با چگالی بالا و حجم زیاد کابل‌کشی.
مزایای استفاده از جعبه تقسیم فیبر نوری
- سهولت نصب و نگهداری: طراحی کاربرپسند و قطعات قابل جابجایی، نصب و نگهداری را آسان می‌کند.
- محافظت بالا: از اتصالات فیبر نوری در برابر عوامل محیطی، ضربه و کشش محافظت می‌کند.
- سازماندهی کابل: به مدیریت و سازماندهی کابل‌ها و پیگتیل‌ها کمک می‌کند و از آشفتگی جلوگیری می‌کند.
- صرفه‌جویی در فضا و هزینه: با ارائه یک راه حل متمرکز، به بهینه‌سازی فضا و کاهش هزینه‌های کلی شبکه کمک می‌کند.
- انعطاف‌پذیری: امکان تقسیم، فیوژن، ذخیره‌سازی و مدیریت فیبرها را در یک فضای مناسب فراهم می‌آورد.
ملاحظات در انتخاب و نصب
هنگام انتخاب و نصب جعبه تقسیم فیبر نوری، باید به نکات زیر توجه کرد:
- ظرفیت: تعداد فیبرهای قابل اتصال و مدیریت.
- محیط نصب: داخلی یا خارجی بودن و نیاز به مقاومت در برابر آب و گرد و غبار.
- نوع کانکتور: سازگاری با انواع کانکتورهای مورد استفاده (SC, LC, ST و غیره).
- جنس بدنه: مقاومت در برابر ضربه، خوردگی و اشعه UV (برای کاربردهای خارجی).
- سهولت دسترسی: قابلیت دسترسی آسان برای نصب، فیوژن و نگهداری.
- فضای داخلی: فضای کافی برای فیوژن، نگهداری فیبرهای اضافی و نصب اسپلیترها.
در نهایت، جعبه تقسیم فیبر نوری یک جزء ضروری برای ایجاد زیرساخت‌های شبکه فیبر نوری کارآمد، قابل اعتماد و قابل مدیریت است.
