تفاوت پچ پنل و سوئیچ شبکه

در این مقاله قصد داریم در مورد تفاوت پچ پنل و سوئیچ شبکه صحبت کنیم. در هنگام طراحی و پیاده‌سازی یک شبکه کامپیوتری، به خصوص در مقیاس‌های متوسط تا بزرگ، با تجهیزات مختلفی روبرو می‌شویم که هر کدام وظیفه خاصی را بر عهده دارند. در این میان، دو جزء رایج و گاهی اوقات گیج‌کننده برای افراد ناآشنا، پچ پنل (Patch Panel) و سوئیچ شبکه (Network Switch) هستند. اگرچه هر دو دارای پورت‌های متعدد هستند و در رک‌های شبکه قرار می‌گیرند، اما از نظر عملکرد، جایگاه در لایه‌های شبکه و کاربرد نهایی تفاوت‌های اساسی دارند. در این مقاله به تشریح این تفاوت‌ها می‌پردازیم.

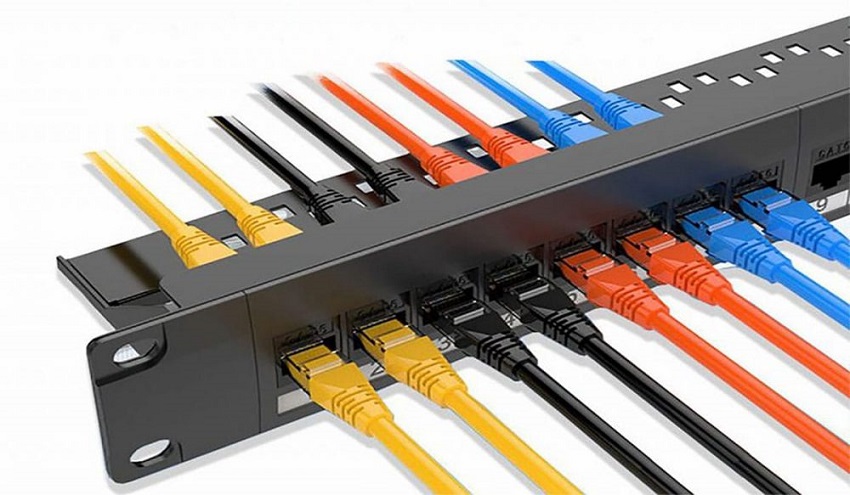

پچ پنل (Patch Panel): نظم‌دهنده پسیو شبکه

پچ پنل یک دستگاه پسیو (Passive) در شبکه است، به این معنی که برای انجام وظیفه خود نیازی به منبع تغذیه الکتریکی ندارد و هیچ‌گونه پردازش داده‌ای انجام نمی‌دهد. تصور کنید پچ پنل به عنوان یک تابلوی سیم‌کشی مرکزی و سازمان‌یافته برای کابل‌های شبکه شما عمل می‌کند.

ساختار و عملکرد: پچ پنل یک صفحه فلزی یا پلاستیکی است که دارای تعداد زیادی پورت (معمولاً 24 یا 48 پورت) در قسمت جلویی و اتصالات پانچ‌دان (Punch-down) یا کیستون (Keystone) در قسمت پشتی است.

• سمت پشتی (Punch-down/Keystone): کابل‌های شبکه ثابت و دائمی که از نقاط مختلف ساختمان (مانند پریزهای دیواری) کشیده شده‌اند، به این قسمت از پچ پنل متصل می‌شوند. این اتصالات معمولاً با ابزارهای مخصوص پانچ‌دان انجام می‌شوند و برای اتصال بلندمدت طراحی شده‌اند.
• سمت جلویی (RJ45 Ports): پورت‌های RJ45 در قسمت جلویی پچ پنل قرار دارند. این پورت‌ها با کابل‌های ثابت پشتی به صورت یک به یک متصل هستند. برای اتصال دستگاه‌ها یا تجهیزات شبکه (مانند سوئیچ‌ها) به این کابل‌های ثابت، از پچ کورد (Patch Cord) استفاده می‌شود. پچ کوردها کابل‌های کوتاه و انعطاف‌پذیری هستند که یک سرشان به پورت پچ پنل و سر دیگرشان به دستگاه مورد نظر (مثلاً یک پورت در سوئیچ) متصل می‌شود.

کاربرد اصلی پچ پنل

1. مدیریت و سازماندهی کابل‌ها: اصلی‌ترین وظیفه پچ پنل، ایجاد یک نقطه مرکزی و منظم برای مدیریت تمامی کابل‌های کشیده‌شده در ساختمان است. این کار از شلوغی و درهم‌ریختگی کابل‌ها جلوگیری می‌کند و ظاهر حرفه‌ای‌تری به رک شبکه می‌دهد.
2. حفاظت از کابل‌های ثابت (Permanent Links): کابل‌هایی که از دیوارها عبور می‌کنند و به پچ پنل متصل می‌شوند، معمولاً نصب پیچیده‌ای دارند و جابجایی مکرر آن‌ها می‌تواند منجر به آسیب و فرسودگی شود. پچ پنل از این کابل‌های ثابت محافظت می‌کند. تمامی اتصالات و تغییرات در شبکه، از طریق پچ کوردها در جلوی پچ پنل انجام می‌شود و نیازی به دستکاری کابل‌های ثابت نیست.
3. سهولت عیب‌یابی (Troubleshooting): در صورت بروز مشکل در یک اتصال، تکنسین می‌تواند با بررسی پچ پنل و پچ کوردها به سرعت نقطه اتصال معیوب را شناسایی و ایزوله کند، بدون اینکه کل زیرساخت کابل‌کشی را مختل کند.
4. انعطاف‌پذیری و مقیاس‌پذیری (Flexibility and Scalability): پچ پنل امکان جابجایی، اضافه کردن یا حذف دستگاه‌ها و تغییرات در پیکربندی شبکه را به آسانی فراهم می‌کند. به عنوان مثال، اگر یک کاربر از یک دفتر به دفتر دیگر منتقل شود، تنها کافی است پچ کورد مربوطه در پچ پنل تغییر مکان یابد، نه اینکه کابل اصلی ساختمان را دوباره کشید.
5. کاهش فرسودگی پورت‌های سوئیچ: با استفاده از پچ پنل، پچ کوردها به پچ پنل متصل می‌شوند و پورت‌های سوئیچ کمتر در معرض فرسودگی ناشی از وصل و قطع مکرر قرار می‌گیرند. در صورت خرابی یک پورت پچ پنل، تعویض آن بسیار ارزان‌تر و آسان‌تر از تعویض یا تعمیر یک پورت سوئیچ گران‌قیمت است.

نکات کلیدی پچ پنل:

• پسیو است.
• پردازش داده انجام نمی‌دهد.
• صرفاً برای مدیریت فیزیکی و سازماندهی کابل‌ها به کار می‌رود.
• هزینه نسبتاً پایین.
• محل قرارگیری: معمولاً در بالای رک شبکه، مستقیماً زیر سوئیچ‌های شبکه نصب می‌شود.

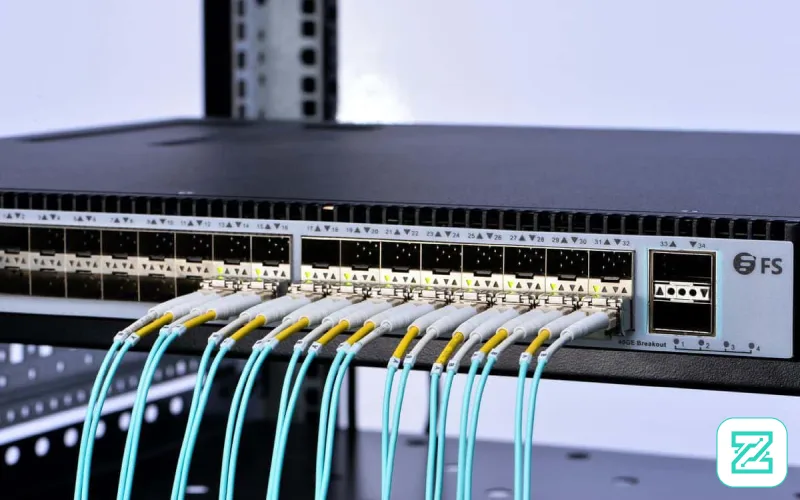

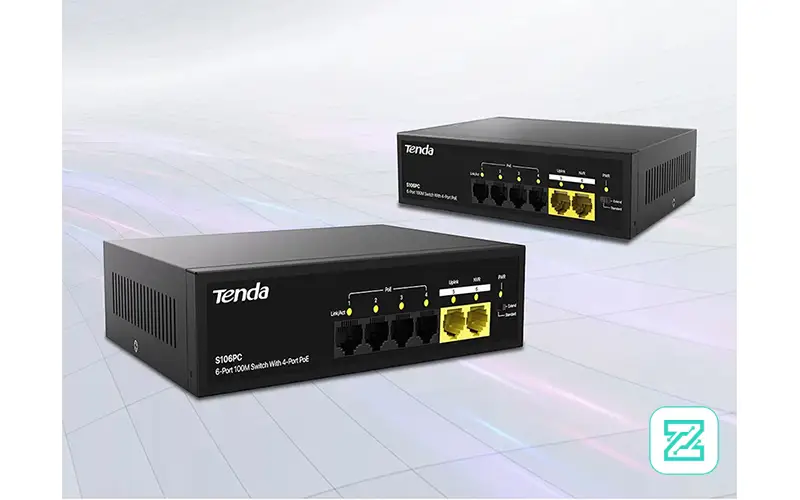

سوئیچ شبکه (Network Switch)

در مقابل پچ پنل، سوئیچ شبکه یک دستگاه اکتیو (Active) است. به این معنی که برای کارکرد خود نیاز به منبع تغذیه الکتریکی دارد و مهم‌تر از آن، وظیفه پردازش، هدایت و مدیریت ترافیک داده را در شبکه بر عهده دارد. سوئیچ‌ها در لایه 2 (لایه پیوند داده) مدل OSI کار می‌کنند.

ساختار و عملکرد: سوئیچ شبکه نیز دارای پورت‌های متعددی (مشابه پچ پنل) است، اما نحوه عملکرد آن کاملاً متفاوت است. هنگامی که یک بسته داده به یکی از پورت‌های سوئیچ وارد می‌شود، سوئیچ آدرس MAC (Media Access Control) مقصد آن بسته را می‌خواند. سپس، بر اساس این آدرس MAC و جدول آدرس‌های MAC (MAC Address Table) که خود ساخته است، بسته را به صورت هوشمندانه تنها به پورت مقصد مورد نظر ارسال می‌کند.

کاربرد اصلی سوئیچ شبکه:

1. اتصال دستگاه‌ها و ایجاد شبکه: سوئیچ‌ها اصلی‌ترین جزء برای اتصال چندین دستگاه (مانند کامپیوترها، سرورها، پرینترهای تحت شبکه، دوربین‌های IP، اکسس پوینت‌های وایرلس) به یکدیگر در یک شبکه محلی (LAN) هستند.
2. هدایت هوشمندانه ترافیک: برخلاف هاب‌های قدیمی که ترافیک را به تمام پورت‌ها ارسال می‌کردند (که منجر به ترافیک بیهوده و برخورد می‌شد)، سوئیچ‌ها ترافیک را به صورت هوشمندانه فقط به مقصد مورد نظر ارسال می‌کنند. این کار باعث افزایش کارایی، کاهش ترافیک غیرضروری و بهبود عملکرد کلی شبکه می‌شود.
3. افزایش پهنای باند و کاهش ازدحام: سوئیچ‌ها اتصال اختصاصی (Dedicated Bandwidth) را برای هر پورت فراهم می‌کنند، به این معنی که هر دستگاه متصل به سوئیچ می‌تواند از حداکثر پهنای باند پورت استفاده کند، بدون اینکه با ترافیک دیگر پورت‌ها تداخل داشته باشد. این امر به کاهش ازدحام شبکه (Congestion) کمک می‌کند.
4. امکانات مدیریتی پیشرفته (در سوئیچ‌های مدیریتی): سوئیچ‌های مدیریتی (Managed Switches) امکانات گسترده‌ای برای پیکربندی و نظارت بر شبکه فراهم می‌کنند، از جمله:
   • VLANs (Virtual Local Area Networks): تقسیم‌بندی منطقی شبکه به بخش‌های کوچک‌تر برای بهبود امنیت و عملکرد.
   • QoS (Quality of Service): اولویت‌بندی ترافیک برای اطمینان از عملکرد بهینه برنامه‌های حساس به تأخیر (مانند VoIP یا ویدئو کنفرانس).
   • SNMP (Simple Network Management Protocol): امکان نظارت و مدیریت از راه دور سوئیچ.
   • Spanning Tree Protocol (STP): جلوگیری از حلقه‌های شبکه (Network Loops).

نکات کلیدی سوئیچ شبکه

• اکتیو است (نیاز به برق دارد).
• پردازش و هدایت هوشمندانه داده را انجام می‌دهد.
• در لایه 2 مدل OSI کار می‌کند (بر اساس آدرس MAC).
• هزینه بالاتری نسبت به پچ پنل دارد (به خصوص مدل‌های مدیریتی).
• محل قرارگیری: معمولاً در رک شبکه، مستقیماً زیر پچ پنل مربوطه نصب می‌شود تا اتصال پچ کوردها کوتاه و منظم باشد.

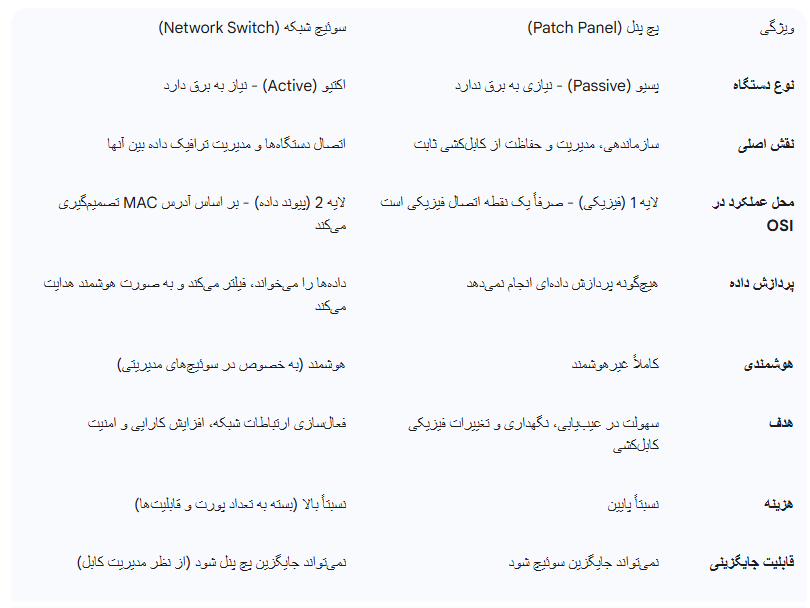

جدول تفاوت پچ پنل و سوئیچ شبکه

تعامل پچ پنل و سوئیچ در یک شبکه استاندارد

در یک طراحی شبکه استاندارد و حرفه‌ای، پچ پنل و سوئیچ شبکه به صورت مکمل یکدیگر عمل می‌کنند:

1. کابل‌کشی افقی (Horizontal Cabling): کابل‌های شبکه دائم و بلند از پریزهای شبکه در نقاط کاربری (مانند دفاتر) به رک مرکزی در اتاق سرور کشیده شده و به پشت پورت‌های پچ پنل پانچ‌دان می‌شوند.
2. اتصال به سوئیچ: سپس، با استفاده از پچ کوردهای کوتاه، پورت‌های جلویی پچ پنل به پورت‌های سوئیچ شبکه متصل می‌شوند.
3. مدیریت و گسترش: هر گونه تغییر در اتصال دستگاه‌ها یا جابجایی آن‌ها، به جای دستکاری مستقیم کابل‌های اصلی و پورت‌های سوئیچ، صرفاً با تغییر پچ کوردها روی پچ پنل انجام می‌شود.

این معماری، نهایت نظم، انعطاف‌پذیری، سهولت عیب‌یابی و پایداری را برای زیرساخت شبکه به ارمغان می‌آورد و از آسیب‌های احتمالی به تجهیزات گران‌قیمت جلوگیری می‌کند.

نتیجه‌گیری

در مجموع، پچ پنل و سوئیچ شبکه دو جزء اساسی اما با عملکردهای کاملاً متفاوت در زیرساخت شبکه هستند. پچ پنل نقش یک ابزار سازمان‌دهی و مدیریت فیزیکی کابل‌ها را بر عهده دارد که به نظم، حفاظت و سهولت نگهداری کمک می‌کند. در مقابل، سوئیچ شبکه مغز فعال شبکه است که مسئولیت هدایت هوشمندانه ترافیک داده و برقراری ارتباط بین دستگاه‌ها را بر عهده دارد. درک صحیح این تفاوت‌ها برای هر فردی که در زمینه طراحی، نصب یا نگهداری شبکه فعالیت می‌کند، ضروری است تا بتواند یک زیرساخت شبکه کارآمد، قابل اعتماد و مقیاس‌پذیر را پیاده‌سازی کند.
