تست چنل چیست

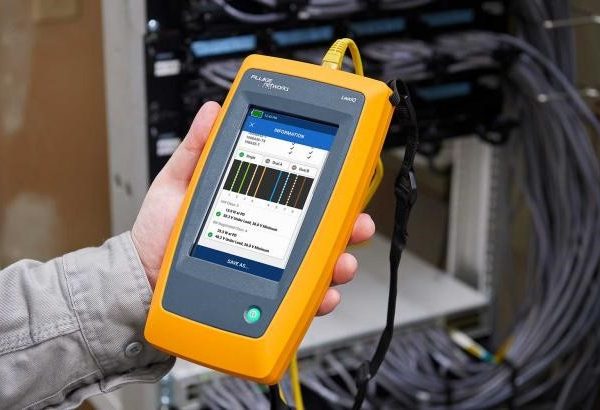

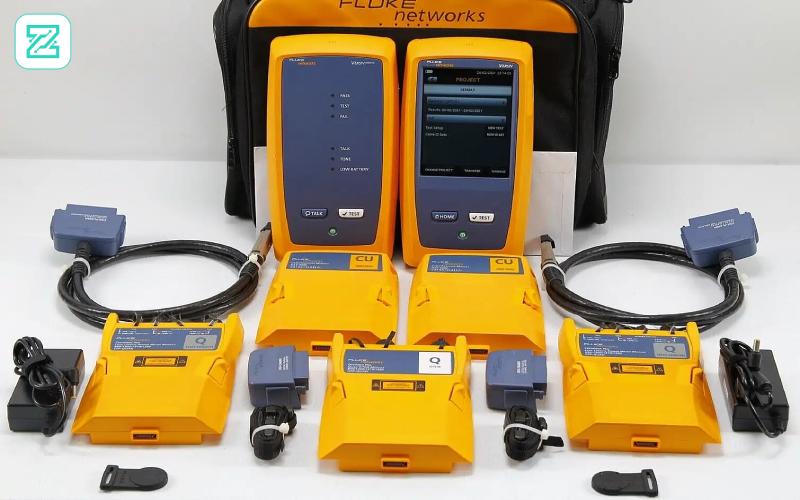

وقتی صحبت از تست چنل (Channel Test) در شبکه‌های کابلی، به خصوص کابل‌کشی ساختاریافته مسی (مانند کابل‌های اترنت Category 5e, 6, 6A, 7, 7A, 8)، می‌شود، منظور تست عملکرد کل مسیر ارتباطی از ابتدا تا انتها است. این تست‌ها با استفاده از دستگاه‌های تخصصی مانند تستر کابل انجام می‌شوند و هدفشان اطمینان از مطابقت کانال با استانداردها و قابلیت پشتیبانی از سرعت‌های مورد نیاز است.

تفاوت بین “تست چنل x کانکتوری” به تعداد کانکتورها (پریزها و پچ پنل‌ها) در مسیر سیگنال اشاره دارد. هر کانکتور یک نقطه پتانسیلی برای افت سیگنال، تداخل، یا خطای نصب است، بنابراین تعداد آن‌ها در طراحی و تست کانال اهمیت دارد.

تست چنل چهار کانکتوری (Four-Connector Channel Test)

این رایج‌ترین و استانداردترین نوع تست چنل برای کابل‌کشی افقی (Horizontal Cabling) در شبکه‌های محلی (LAN) است. یک کانال چهار کانکتوری شامل اجزای زیر است:

• 1. پچ پنل (Patch Panel): نقطه اتصال در اتاق تجهیزات (Telecommunications Room – TR).
• 2. کابل افقی (Horizontal Cable): کابل دائمی که از پچ پنل به پریز دیواری می‌رود (مثلاً کابل Cat 6).
• 3. پریز دیواری/پریز اطلاعات (Telecommunications Outlet/Faceplate): نقطه اتصال در فضای کاری کاربر.
• 4. پچ کورد (Patch Cord) در سمت کاربر: کابل کوتاهی که کامپیوتر یا دستگاه کاربر را به پریز دیواری متصل می‌کند.
• 5. پچ کورد (Patch Cord) در سمت تجهیزات: کابل کوتاهی که تجهیزات فعال شبکه (مانند سوئیچ) را به پچ پنل متصل می‌کند.

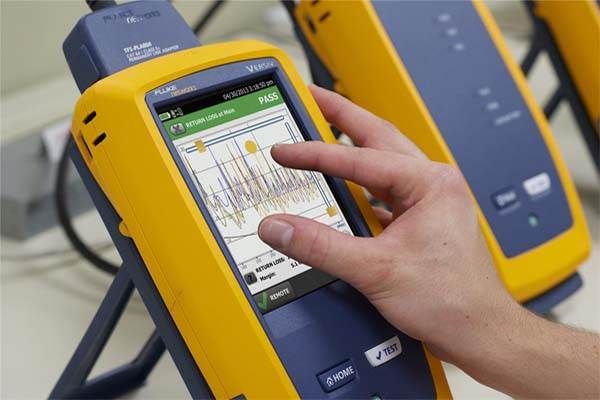

اجزای مورد تست: تستر کابل به پچ کورد سمت کاربر و پچ کورد سمت تجهیزات متصل می‌شود و کل مسیر شامل پچ پنل، کابل افقی، پریز دیواری و هر دو پچ کورد انتهایی را تست می‌کند.

کاربرد: این تست برای اطمینان از عملکرد صحیح کل کانال ارتباطی، از سوئیچ تا دستگاه کاربر، استفاده می‌شود و مطابق با استانداردهایی مانند TIA/EIA 568 است.

تست چنل سه کانکتوری (Three-Connector Channel Test)

این سناریو کمی کمتر رایج است و معمولاً زمانی اتفاق می‌افتد که یکی از پچ کوردهای انتهایی (معمولاً سمت تجهیزات) به دلایلی حذف شده یا بخشی از تست نمی‌شود.

• 1. پچ پنل.
• 2. کابل افقی.
• 3. پریز دیواری.
• 4. پچ کورد در سمت کاربر.
• 5. (یک پچ کورد در سمت تجهیزات وجود ندارد یا در تست لحاظ نمی‌شود).

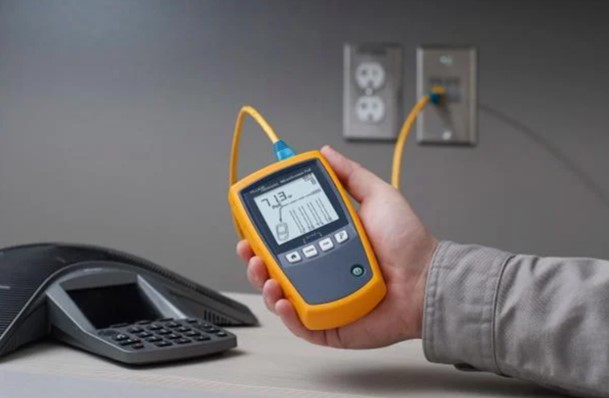

اجزای مورد تست: تستر از پریز دیواری در یک سر و یک نقطه دیگر در سمت پچ پنل (که پچ کورد به آن متصل است) تست را انجام می‌دهد. ممکن است در سمت پچ پنل، تستر مستقیماً به پچ پنل متصل شود و پچ کورد سمت تجهیزات در تست لحاظ نشود.

کاربرد: این نوع تست ممکن است در سناریوهای خاصی استفاده شود که مثلاً پچ کورد سمت تجهیزات بخشی از “کانال” تعریف شده برای تست محسوب نشود یا از قبل به صورت دائمی به تجهیزات متصل باشد.

تست چنل دو کانکتوری (Two-Connector Channel Test)

این نوع تست برای سناریوهایی با حداقل تعداد اتصالات استفاده می‌شود، معمولاً در لینک‌های کوتاه‌تر یا زمانی که کابل‌کشی نسبتاً مستقیم است.

• 1. (پچ پنل در یک انتها).
• 2. کابل افقی.
• 3. (پریز دیواری در انتهای دیگر).
• 4. پچ کورد در سمت کاربر.
• 5. پچ کورد در سمت تجهیزات.

اجزای مورد تست: در این سناریو، ممکن است یک پچ پنل در یک طرف و یک پریز دیواری در طرف دیگر وجود داشته باشد، اما خود تستر به پچ کوردهایی متصل می‌شود که به این نقاط وصل هستند. این می‌تواند شامل یک پچ کورد در هر انتها باشد که به یک کابل افقی دائمی وصل شده و هر دو پچ کورد به عنوان بخشی از کانال محسوب می‌شوند.

کاربرد: این تست ممکن است در لینک‌های مستقیم و کوتاه بین دو نقطه پایانی (مانند یک کامپیوتر به سوئیچ در فاصله کوتاه بدون پچ پنل میانی) یا در محیط‌هایی که کابل کشی کمتری مورد نیاز است، کاربرد داشته باشد. همچنین ممکن است در برخی استانداردهای خاص صنعتی یا برای لینک‌های اختصاصی استفاده شود.

تست چنل دو کانکتوری مرکز داده (Two-Connector Data Center Channel Test)

این یک سناریوی بسیار رایج و مهم در مراکز داده (Data Centers) است. مراکز داده معمولاً دارای کابل‌کشی متراکم و بسیار سازمان یافته‌ای هستند و نیاز به لینک‌های با کارایی بسیار بالا دارند.

• 1. پچ پنل در یک رک (مثلاً رک سوئیچ).
• 2. کابل backbone یا کابل توزیع (Trunk Cable): این کابل‌ها معمولاً از نوع Multi-fiber (فیبر نوری) یا Multi-pair (مسی) هستند که بین رک‌ها کشیده می‌شوند.
• 3. پچ پنل در رک دیگر (مثلاً رک سرور).
• 4. پچ کورد سمت تجهیزات.
• 5. پچ کورد سمت سرور.

اجزای مورد تست: تستر به پچ کوردهای انتهایی (پچ کورد سمت سوئیچ و پچ کورد سمت سرور) متصل می‌شود و کل مسیر شامل دو پچ پنل و کابل backbone یا توزیع بین آنها را تست می‌کند.

کاربرد: این نوع تست برای اطمینان از عملکرد بهینه لینک‌های ارتباطی بین رک‌ها و تجهیزات مختلف در یک مرکز داده حیاتی است. هدف آن تضمین پهنای باند و پایداری مورد نیاز برای حجم بالای داده‌های مراکز داده است. به دلیل اهمیت پایداری و سرعت، دقت در تست‌های مراکز داده بسیار بالا است.

به طور خلاصه، تفاوت اصلی در تعداد نقاط اتصال (کانکتورها) در مسیر سیگنال است که توسط تستر اندازه‌گیری و تایید می‌شود. هرچه تعداد کانکتورها بیشتر باشد، پیچیدگی و پتانسیل بروز خطا نیز افزایش می‌یابد و تست دقیق‌تری مورد نیاز است.
