آموزش نصب کیستون شبکه

در این مطلب به آموزش نصب کیستون شبکه خواهیم پرداخت. در دنیای شبکه‌های کامپیوتری امروزی، اتصال پایدار و سازماندهی شده از اهمیت بالایی برخوردار است. کیستون شبکه به عنوان یک رابط استاندارد، نقش کلیدی در ایجاد این اتصال ایفا می‌کند و امکان اتصال آسان و مطمئن کابل‌های شبکه به تجهیزات مختلف را فراهم می‌سازد. این قطعه کوچک اما حیاتی، فرایند نصب و مدیریت زیرساخت شبکه را تسهیل کرده و امکان توسعه و تغییرات آتی را بهبود می‌بخشد. در این آموزش، به صورت گام به گام با مراحل نصب کیستون شبکه آشنا خواهید شد تا بتوانید به سادگی و با اطمینان، اتصالات شبکه خود را برقرار سازید. آموزش نصب کیستون شبکه آموزش نصب کیستون شبکه

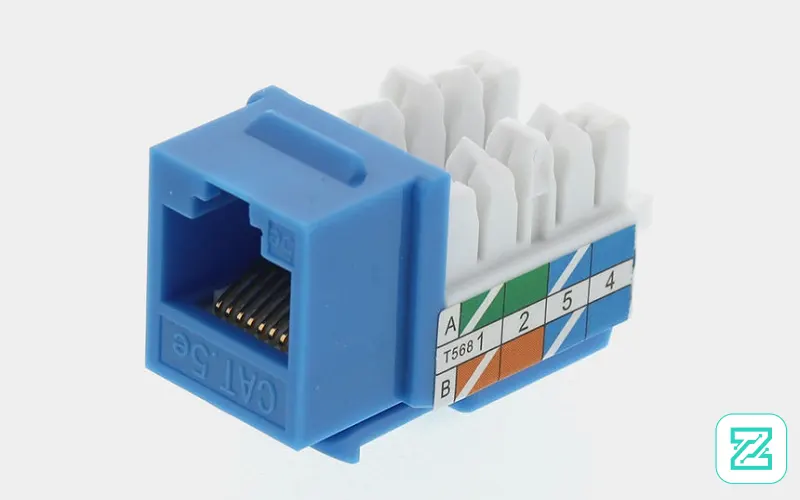

کیستون شبکه چیست؟

ابزار مورد نیاز:

• کابل شبکه: نوع کابل شبکه باید با نوع کیستون و نیاز شبکه شما مطابقت داشته باشد (مثلاً Cat5e، Cat6).
• کیستون شبکه: اطمینان حاصل کنید که کیستون با نوع کابل شبکه شما سازگار است. کیستون‌ها انواع مختلفی دارند (UTP، STP، Toolless، Punch Down، 90 درجه، 180 درجه).
• ابزار پانچ (Punch Down Tool): برای اتصال سیم‌های کابل به کیستون‌های نوع پانچ دار مورد نیاز است. برخی کیستون‌ها از نوع بدون ابزار (Toolless) هستند و نیازی به این ابزار ندارند.
• کابل لخت کن (Cable Stripper): برای برداشتن روکش بیرونی کابل شبکه بدون آسیب رساندن به سیم‌های داخلی.
• سیم چین (Wire Cutter): برای بریدن سیم‌های اضافی.
• (اختیاری) تستر کابل شبکه: برای اطمینان از صحت اتصال پس از نصب.
• (اختیاری) ابزار پانچ مخصوص کیستون (Keystone Jack Tool): برخی از کیستون‌ها ابزار پانچ مخصوص به خود را دارند که کار را آسان‌تر می‌کند.

مراحل نصب کیستون شبکه:

آماده سازی کابل:

• با استفاده از کابل لخت کن، حدود 2.5 تا 5 سانتی‌متر از روکش بیرونی کابل شبکه را جدا کنید. دقت کنید که به سیم‌های داخلی آسیبی نرسد.
• اگر کابل شما دارای نخ جدا کننده (Ripcord) یا فیلر میانی است، آن را ببرید و جدا کنید.

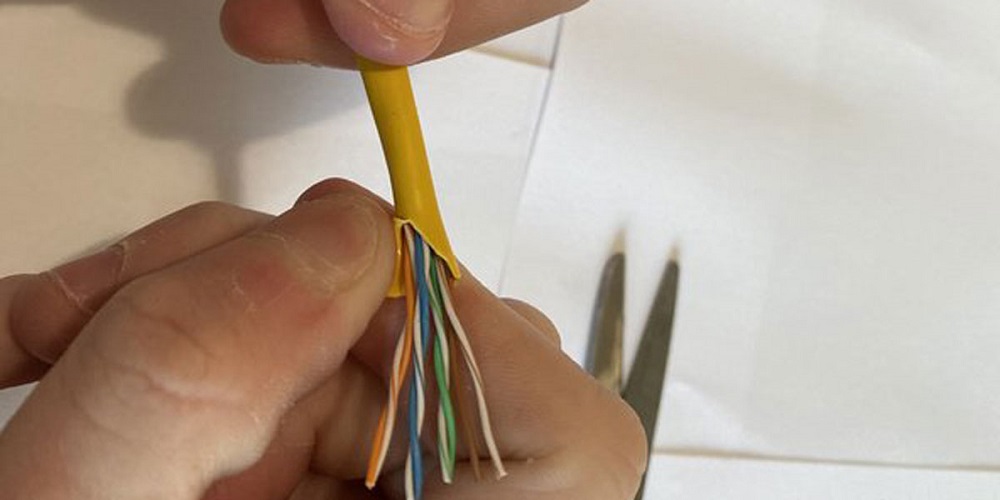

• زوج سیم‌های به هم تابیده را به آرامی از هم باز کنید. سعی کنید پیچش سیم‌ها را تا حد ممکن نزدیک به روکش کابل حفظ کنید.

تشخیص استاندارد رنگ‌بندی:

• روی کیستون شبکه معمولاً دو استاندارد رنگ‌بندی T568A و T568B مشخص شده است. شما باید یکی از این استانداردها را برای هر دو طرف اتصال (کیستون و سوکت شبکه یا پچ پنل) انتخاب و به طور consistent از آن استفاده کنید. معمولاً استاندارد T568B رایج‌تر است.

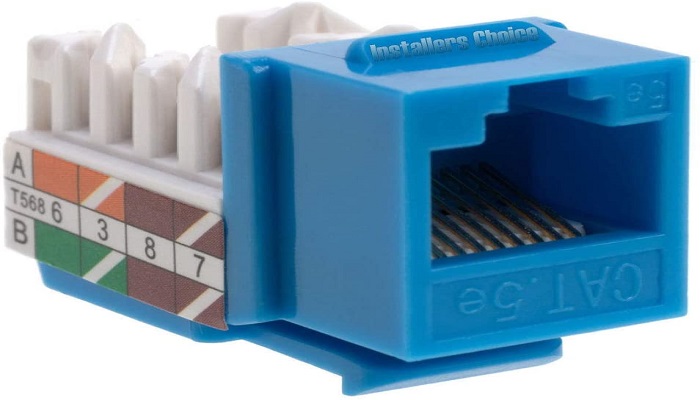

• به برچسب رنگی روی کیستون دقت کنید. این برچسب نشان می‌دهد که هر سیم رنگی باید در کدام شیار قرار بگیرد.

قرار دادن سیم‌ها در کیستون:

• با توجه به استاندارد رنگ‌بندی انتخابی (A یا B) و برچسب روی کیستون، هر سیم را در شیار مربوط به رنگ خود قرار دهید. اطمینان حاصل کنید که سیم به طور کامل در شیار جای گرفته باشد.

پانچ کردن سیم‌ها (برای کیستون‌های نوع Punch Down):

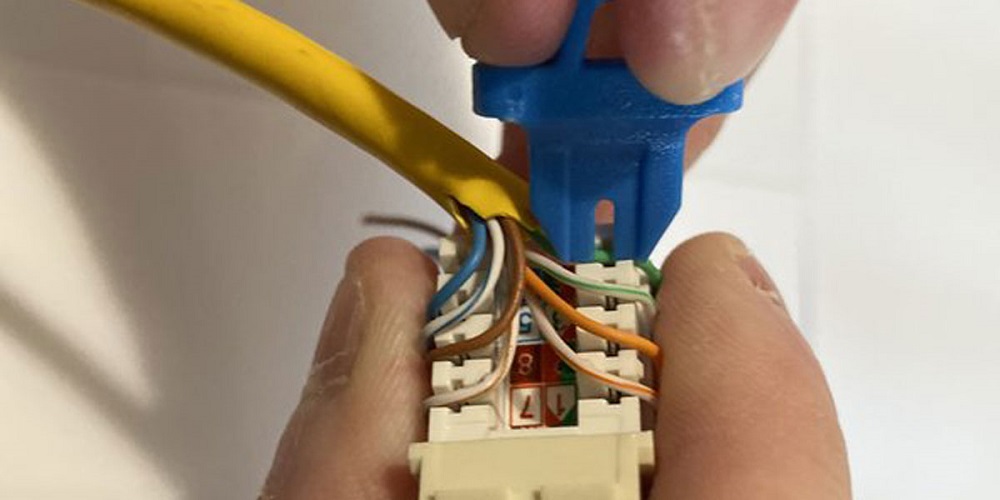

• اگر از کیستون نوع پانچ دار استفاده می‌کنید، ابزار پانچ را به طور عمودی روی سیم قرار گرفته در شیار بگذارید و با فشار محکم به پایین فشار دهید. این کار باعث می‌شود که سیم به تیغه‌های کیستون متصل شده و قسمت اضافی آن بریده شود.
• این کار را برای هر هشت سیم انجام دهید.

محکم کردن سیم‌ها (برای کیستون‌های نوع Toolless):

• در کیستون‌های بدون ابزار، معمولاً یک یا دو درب یا اهرم وجود دارد. پس از قرار دادن سیم‌ها در شیارهای مربوطه، این درب یا اهرم را ببندید تا سیم‌ها محکم و متصل شوند. قسمت‌های اضافی سیم معمولاً به صورت خودکار بریده می‌شوند یا می‌توانید آن‌ها را با سیم چین ببرید.

تمیزکاری و بستن کیستون:

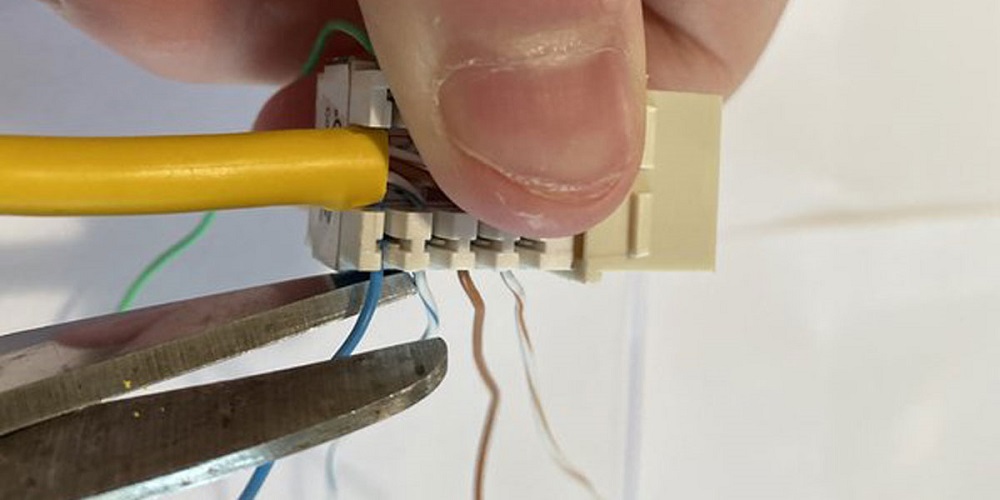

• پس از اتمام پانچ یا محکم کردن سیم‌ها، مطمئن شوید که هیچ رشته سیمی بیرون نمانده باشد.
• اگر کیستون دارای قطعات جدا شونده است (مانند درپوش پلاستیکی)، آن‌ها را در جای خود قرار دهید.

نصب کیستون در محل مورد نظر:

• کیستون را در داخل قاب مخصوص (Wall Plate) یا پچ پنل قرار دهید. معمولاً کیستون‌ها دارای زبانه یا گیره‌هایی هستند که آن‌ها را در جای خود محکم می‌کنند.

(اختیاری) تست اتصال:

• اگر تستر کابل شبکه دارید، از آن برای تست اتصال بین کیستون و طرف دیگر کابل (مثلاً سوکت شبکه یا پچ پنل) استفاده کنید تا از صحت عملکرد آن مطمئن شوید.

نکات مهم در نصب کیستون شبکه:

• همیشه از استاندارد رنگ‌بندی یکسان در هر دو طرف اتصال استفاده کنید.
• در هنگام برداشتن روکش کابل و جدا کردن سیم‌ها دقت کنید که به سیم‌های داخلی آسیبی نرسد.
• هنگام پانچ کردن، ابزار را به طور عمودی نگه دارید و فشار یکنواخت وارد کنید.
• اطمینان حاصل کنید که تمام سیم‌ها به درستی و محکم به کیستون متصل شده‌اند.

جمع بندی

نصب کیستون شبکه فرآیندی نسبتاً ساده است که شامل آماده‌سازی کابل شبکه با برداشتن روکش و مرتب‌سازی سیم‌های داخلی بر اساس استاندارد رنگی (معمولاً T568A یا T568B)، اتصال صحیح این سیم‌ها به ترمینال‌های کیستون با استفاده از ابزار پانچ‌دان، و در نهایت نصب کیستون در محل مورد نظر (مانند پریز شبکه یا پچ پنل) می‌شود. دقت در رعایت استاندارد رنگی و پانچ محکم سیم‌ها برای اطمینان از اتصال پایدار و عملکرد صحیح شبکه حیاتی است.
