آموزش نصب ماژول فیبر نوری

راهنمای نصب ماژول فیبر نوری

نصب ماژول فیبر نوری، که اغلب به عنوان فرستنده گیرنده (transceiver) نیز شناخته می‌شود، گامی حیاتی در راه‌اندازی شبکه‌های فیبر نوری است. این فرآیند اگرچه در نگاه اول ممکن است پیچیده به نظر برسد، اما با رعایت اصول و دقت کافی، به راحتی قابل انجام است. ماژول‌های فیبر نوری وظیفه تبدیل سیگنال‌های الکتریکی به نوری و بالعکس را بر عهده دارند و امکان انتقال داده‌ها با سرعت بالا و در مسافت‌های طولانی را فراهم می‌کنند.

انواع ماژول‌های فیبر نوری

قبل از شروع نصب، مهم است که با انواع مختلف ماژول‌ها آشنا شوید، زیرا هر یک ویژگی‌های خاص خود را دارند:

• SFP (Small Form-Factor Pluggable): این ماژول‌ها کوچک و قابل تعویض در حین کار (hot-pluggable) هستند و در طیف وسیعی از کاربردهای گیگابیت اترنت و کانال فیبر (Fiber Channel) استفاده می‌شوند.
• SFP+ (Enhanced Small Form-Factor Pluggable): نسخه ارتقاء یافته SFP، که سرعت ۱۰ گیگابیت بر ثانیه را پشتیبانی می‌کند.

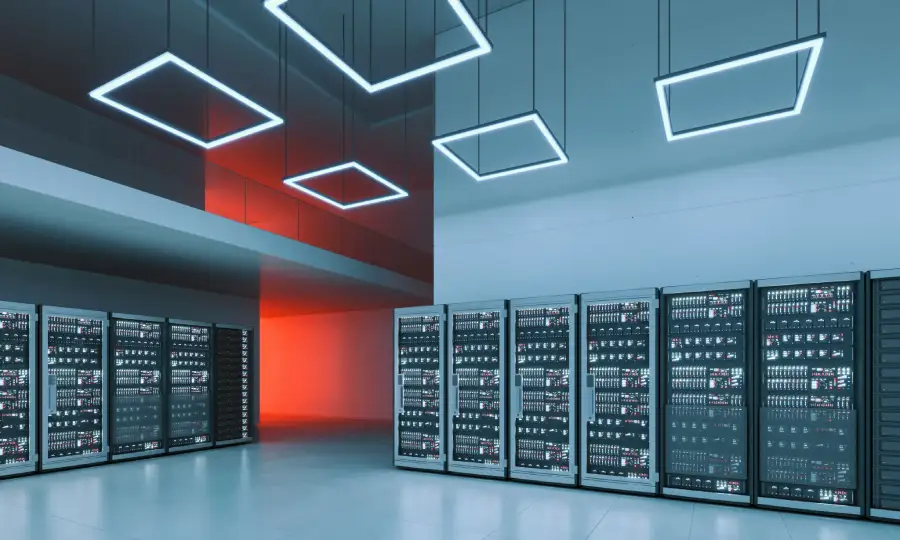

• QSFP (Quad Small Form-Factor Pluggable): این ماژول‌ها برای سرعت‌های ۴۰ گیگابیت بر ثانیه و ۱۰۰ گیگابیت بر ثانیه طراحی شده‌اند و اغلب در مراکز داده و شبکه‌های با ظرفیت بالا به کار می‌روند.
• CFP (C Form-Factor Pluggable): برای سرعت‌های بالاتر ۱۰۰ گیگابیت بر ثانیه و بیشتر، در مسافت‌های طولانی استفاده می‌شوند.

انتخاب ماژول مناسب بستگی به نوع پورت، سرعت مورد نیاز، و نوع فیبر نوری (تک حالته یا چند حالته) دارد.

ابزار و تجهیزات مورد نیاز برای نصب ماژول فیبر نوری

برای نصب موفقیت‌آمیز ماژول فیبر نوری، به ابزارهای زیر نیاز خواهید داشت:

• ماژول فیبر نوری (transceiver): مطابق با نیازهای شبکه شما.

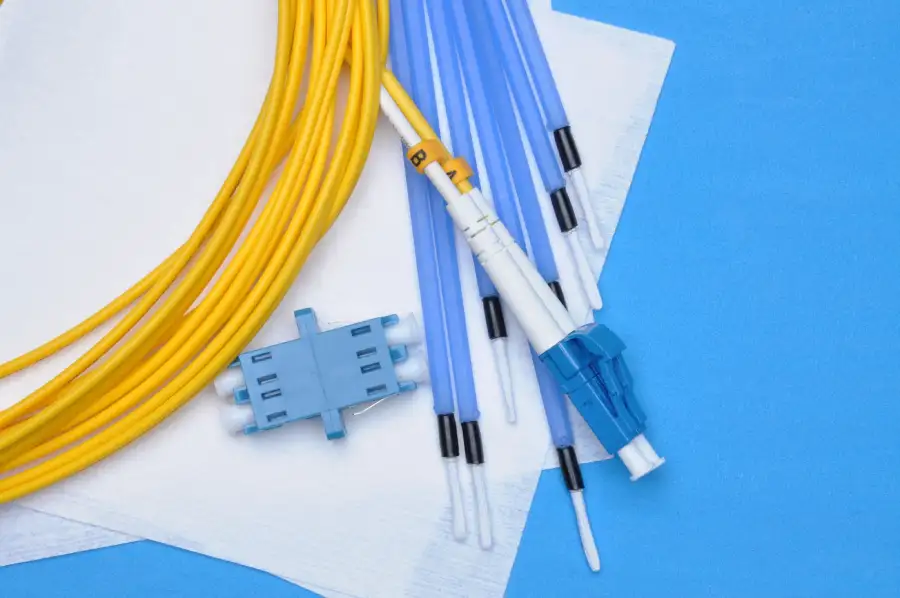

• کابل فیبر نوری (patch cable): با کانکتورهای مناسب (LC, SC, MPO و غیره) و نوع فیبر صحیح.
• دستمال‌های تمیزکننده فیبر و محلول تمیزکننده (IPA): برای اطمینان از پاکیزگی کانکتورها.
• روکش‌های محافظ پورت و کانکتور: برای جلوگیری از ورود گرد و غبار.
• دستکش‌های بدون پرز: برای جلوگیری از انتقال چربی و آلودگی به کانکتورها.

مراحل نصب ماژول فیبر نوری

فرآیند نصب ماژول فیبر نوری به شرح زیر است:

1. آماده‌سازی محیط و تجهیزات

• ایمنی اولویت است: اطمینان حاصل کنید که در محیطی تمیز و عاری از گرد و غبار کار می‌کنید. الکتریسیته ساکن می‌تواند به تجهیزات آسیب برساند، بنابراین از دستبند ضد الکتریسیته ساکن (ESD wrist strap) استفاده کنید.
• بررسی سازگاری: قبل از هر چیز، مطمئن شوید که ماژول انتخابی با پورت سوئیچ یا روتر شما سازگار است. دفترچه راهنمای دستگاه را بررسی کنید.
• باز کردن جعبه: ماژول را با دقت از بسته‌بندی خارج کنید و روکش‌های محافظ آن را تا لحظه نصب جدا نکنید.

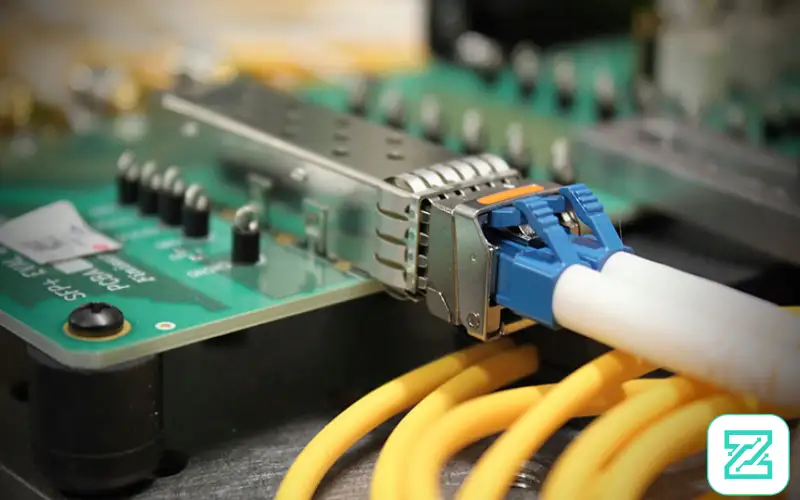

2. نصب ماژول در پورت

• جهت‌گیری صحیح: ماژول‌های SFP/SFP+ معمولاً دارای یک شیار کلید (keyway) هستند که نشان‌دهنده جهت صحیح ورود به پورت است. ماژول را با دقت و بدون اعمال نیروی زیاد وارد پورت کنید.
• صدای کلیک: وقتی ماژول به درستی در جای خود قرار بگیرد، باید صدای کلیک خفیفی را بشنوید یا احساس کنید که قفل شده است. برخی از ماژول‌ها دارای یک اهرم آزادکننده (bail latch) هستند که باید به سمت بالا یا پایین فشار داده شود تا ماژول محکم شود.
• عدم فشار زیاد: هرگز ماژول را با فشار بیش از حد وارد نکنید. اگر با مقاومت مواجه شدید، جهت را بررسی کرده و دوباره امتحان کنید.

3. تمیز کردن کانکتورها
