آموزش سوکت زدن کابل شبکه

آموزش گام به گام سوکت زدن کابل شبکه

سوکت زدن کابل شبکه یکی از مهارت‌های اساسی در حوزه شبکه‌های کامپیوتری است. یک اتصال نادرست می‌تواند منجر به قطعی شبکه، کاهش سرعت انتقال داده و مشکلات دیگر شود. این مقاله به صورت گام به گام، نحوه صحیح سوکت زدن کابل شبکه را آموزش می‌دهد.

سوکت شبکه چیست؟

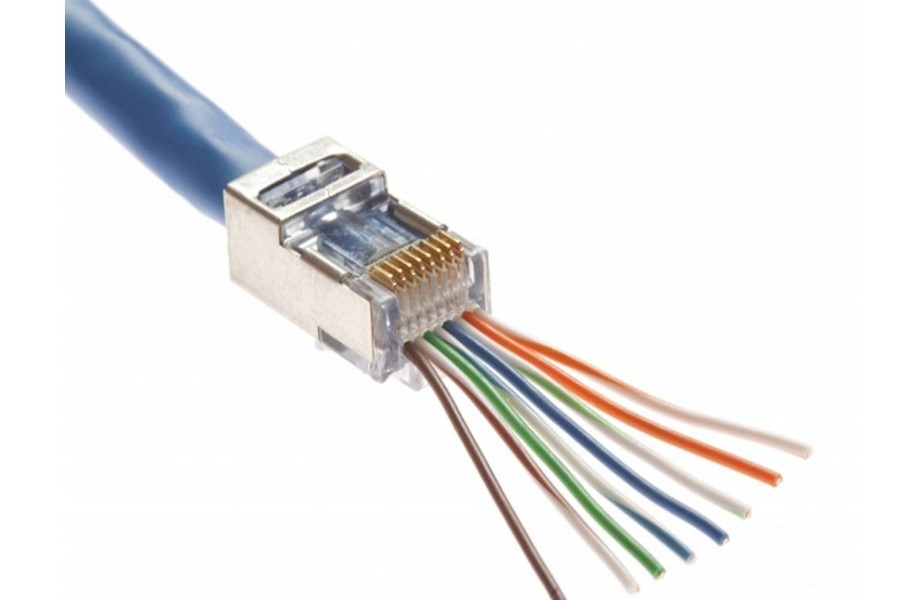

سوکت شبکه، که با نام رسمی کانکتور RJ45 شناخته می‌شود، یک رابط استاندارد هشت پینه است که در انتهای کابل‌های شبکه اترنت قرار می‌گیرد و امکان اتصال فیزیکی دستگاه‌های مختلف به یکدیگر یا به زیرساخت شبکه مانند سوئیچ‌ها و روترها را فراهم می‌سازد. این کانکتورها با استفاده از ابزار خاصی به نام آچار شبکه (Crimping Tool) به سیم‌های داخلی کابل شبکه متصل می‌شوند و ترتیب صحیح قرارگیری این سیم‌ها بر اساس استانداردهای رنگ‌بندی T-568A یا T-568B برای اطمینان از انتقال صحیح داده‌ها و عملکرد مطلوب شبکه از اهمیت بالایی برخوردار است. سوکت‌های شبکه نقش حیاتی در برقراری ارتباطات سیمی در شبکه‌های محلی (LAN) ایفا می‌کنند و پایداری و کارایی این اتصالات به کیفیت سوکت زنی و رعایت استانداردها بستگی دارد.  سوکت زدن کابل شبکه

سوکت زدن کابل شبکه چیست؟

ابزار مورد نیاز برای سوکت زدن کابل شبکه

قبل از شروع، مطمئن شوید که ابزار زیر را در اختیار دارید:

1. کابل شبکه: معمولاً از نوع Cat5e یا Cat6 استفاده می‌شود.
2. سوکت RJ45: متناسب با نوع کابل (UTP یا STP).
3. آچار شبکه (Crimping Tool): برای پانچ کردن سوکت به کابل.
4. استریپر (Stripper): برای برداشتن روکش کابل بدون آسیب رساندن به سیم‌های داخلی. در صورت عدم دسترسی، می‌توان از سیم‌چین یا کاتر با احتیاط استفاده کرد.
5. سیم‌چین: برای بریدن سیم‌های اضافی.
6. تستر کابل شبکه (اختیاری): برای اطمینان از صحت اتصال پس از سوکت زدن.
7. روکش سوکت (Boot) (اختیاری): برای محافظت از محل اتصال و زیبایی ظاهری.

مراحل سوکت زدن کابل شبکه

1. برداشتن روکش کابل:

   • حدود 2 تا 3 سانتی‌متر از روکش بیرونی کابل شبکه را با استفاده از استریپر جدا کنید. دقت کنید که به سیم‌های داخلی آسیبی نرسد.
   • اگر از استریپر استفاده نمی‌کنید، با احتیاط و با استفاده از کاتر یا سیم‌چین، روکش را برش داده و جدا کنید.

2. باز کردن و مرتب کردن سیم‌ها:

   • پس از برداشتن روکش، چهار زوج سیم به هم تابیده را مشاهده خواهید کرد. این تابیدگی برای کاهش نویز و تداخل الکترومغناطیسی است.
   • سیم‌ها را از هم باز کرده و کاملاً صاف کنید.

3. چیدمان سیم‌ها بر اساس استاندارد:

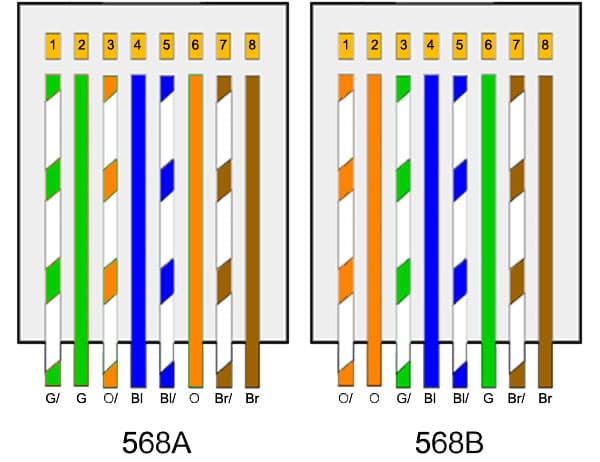

   • دو استاندارد رنگ‌بندی برای سوکت زدن کابل شبکه وجود دارد: T-568A و T-568B. معمولاً از استاندارد T-568B بیشتر استفاده می‌شود. برای اتصال دو دستگاه به طور مستقیم (بدون سوئیچ یا هاب) از کابل Crossover استفاده می‌شود که یک سر آن با استاندارد A و سر دیگر با استاندارد B سوکت زده می‌شود. برای اتصال دستگاه‌ها به سوئیچ یا هاب، هر دو سر کابل باید با یک استاندارد یکسان سوکت زده شوند.

   • استاندارد T-568B (رایج‌ترین):

     1. سفید-نارنجی
     2. نارنجی
     3. سفید-سبز
     4. آبی
     5. سفید-آبی
     6. سبز
     7. سفید-قهوه‌ای
     8. قهوه‌ای

   • استاندارد T-568A:

     1. سفید-سبز
     2. سبز
     3. سفید-نارنجی
     4. آبی
     5. سفید-آبی
     6. نارنجی
     7. سفید-قهوه‌ای
     8. قهوه‌ای

   • سیم‌ها را به ترتیب رنگ استاندارد مورد نظر کنار هم قرار دهید و آن‌ها را کاملاً صاف و موازی کنید.

1. برش سیم‌ها به طول مناسب:

   • با استفاده از سیم‌چین، سر سیم‌های مرتب شده را به طول حدود 1.2 تا 1.5 سانتی‌متر (نیم اینچ) برش دهید. دقت کنید که طول تمام سیم‌ها یکسان باشد. طول نامناسب می‌تواند باعث اتصال نادرست در سوکت شود.

2. وارد کردن سیم‌ها به سوکت RJ45:

   • سوکت RJ45 را طوری در دست بگیرید که زبانه پلاستیکی آن در زیر قرار داشته باشد و دهانه ورودی سیم‌ها به سمت شما باشد.
   • سیم‌های مرتب شده را به آرامی و با دقت وارد شیارهای سوکت کنید. هر سیم باید در شیار مخصوص به رنگ خود قرار بگیرد.
   • مطمئن شوید که تمام سیم‌ها تا انتهای شیارها رفته و نوک آن‌ها به انتهای سوکت رسیده باشد. همچنین، روکش کابل باید کمی (حدود 6 میلی‌متر) وارد بدنه سوکت شود تا در هنگام پانچ شدن، کابل محکم شود.

3. پانچ کردن سوکت با آچار شبکه:

   • سوکت حاوی سیم‌ها را به درستی در دهانه آچار شبکه قرار دهید.
   • آچار را به آرامی فشار دهید تا صدای “کلیک” را بشنوید. این صدا نشان‌دهنده قفل شدن پین‌های فلزی سوکت در داخل سیم‌ها است و اتصال برقرار شده است.
   • فشار دادن آچار را تا انتها ادامه دهید تا از اتصال محکم تمام پین‌ها اطمینان حاصل کنید.

4. تکرار مراحل برای سر دیگر کابل:

   • مراحل 1 تا 6 را برای سر دیگر کابل شبکه نیز تکرار کنید. برای کابل‌های مستقیم (Straight)، از همان استاندارد رنگ‌بندی استفاده کنید که برای سر اول به کار بردید. برای کابل‌های کراس‌اور، از استاندارد مخالف (اگر سر اول A بود، سر دوم B و بالعکس) استفاده کنید.

5. تست کابل (اختیاری اما توصیه می‌شود):

   • پس از سوکت زدن هر دو سر کابل، از تستر کابل شبکه برای بررسی صحت اتصالات استفاده کنید. هر سر کابل را به یکی از پورت‌های تستر وصل کنید.
   • چراغ‌های تستر باید به ترتیب روشن شوند و هیچ چراغی نباید خاموش یا چشمک‌زن باشد. این نشان‌دهنده اتصال صحیح تمام سیم‌ها است.

6. نصب روکش سوکت (اختیاری):

   • اگر از روکش سوکت استفاده می‌کنید، قبل از پانچ کردن سوکت، آن را از کابل عبور دهید و پس از اتمام پانچ، آن را به سمت سوکت بکشید تا محل اتصال را بپوشاند.

نکات مهم:

• همیشه از استاندارد رنگ‌بندی یکسانی برای هر دو سر کابل‌های مستقیم استفاده کنید.
• در هنگام برداشتن روکش کابل، دقت کنید که به سیم‌های داخلی آسیبی نرسد.
• سیم‌ها را به ترتیب صحیح و بدون جابه‌جایی وارد سوکت کنید.
• طول سیم‌های بریده شده باید مناسب باشد.
• از پانچ شدن کامل سوکت با آچار شبکه اطمینان حاصل کنید.
• تست کابل پس از سوکت زدن، راهی مطمئن برای اطمینان از صحت اتصال است.

جمع بندی

سوکت زدن کابل شبکه فرآیندی اساسی برای ایجاد اتصالات فیزیکی در شبکه‌های کامپیوتری است که مستلزم اتصال کانکتورهای RJ45 به انتهای کابل‌های اترنت با رعایت دقیق استانداردهای رنگ‌بندی (T-568A یا T-568B) و استفاده از ابزارهای تخصصی نظیر آچار شبکه و استریپر می‌باشد. این کار امکان انتقال داده و اتصال دستگاه‌های مختلف شبکه را فراهم می‌آورد و اجرای صحیح آن با مرتب‌سازی دقیق سیم‌ها و پانچ محکم سوکت، برای اطمینان از عملکرد پایدار و بدون نقص شبکه حیاتی است. انتخاب نوع کابل (مستقیم یا کراس‌اور) و استاندارد رنگ‌بندی نیز بسته به نوع اتصال مورد نظر تعیین می‌شود.
